nRF52840-DK kapsling
Jeg bruker masse utviklingskort som ligger å slenger på pulten min til enhver tid. De fleste står klemt inn i et koblingsbrett, og da tenker jeg ikke så mye på underlaget, men nRF52840DK kortet er vesentlig større enn de fleste andre og har åpne kontaktpukter på undersiden. Ingen bønn, her trenger vi en kapsling.
Jeg brukte Autodesk Fusion 360 for å designe dette.

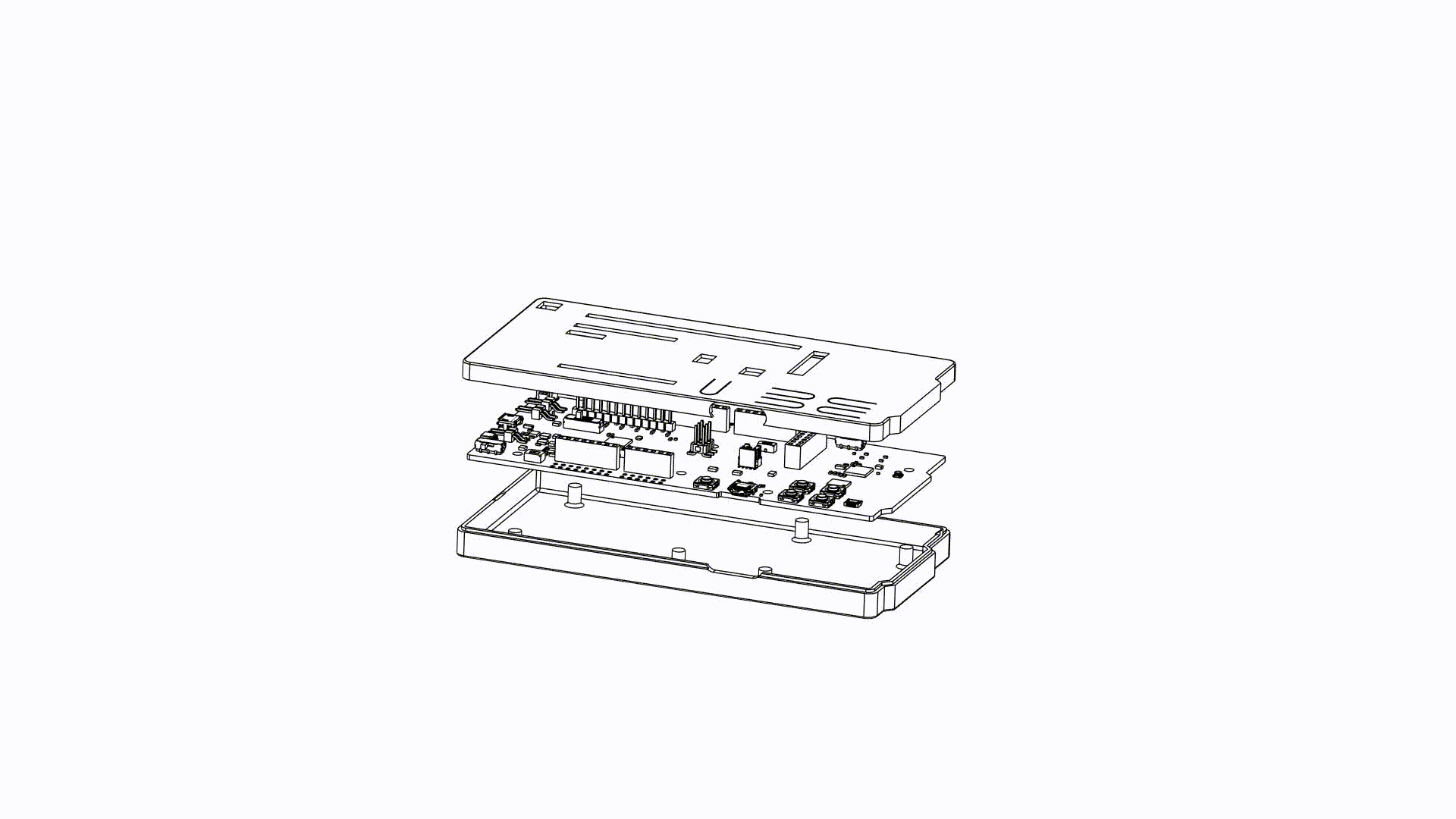

Kasplingen er designet for å være press-fit. Selve utviklingskortet hviler på støtter, så det tåler å sette inn og ta ut kontakter. Selv uten lokket er monteringsrammen funksjonabel. Lokket er i samme stil laget for press-fit, der en fals på kanten sørger for grep til underdelen. Knappene har en liten forhøying slik at de stikker litt opp av resten av kapslingen.
Hvis du vil bygge din egen kapsling, så kan du kjøpe designfilene fra Cult3D siden min.
Bill of Materials
| Del | Antall |
|---|---|
| 3D printetede objekter | 1 |
Verktøy
- Dine normale verktøy for å rense 3D prints
Printer oppsett
- Print med PLA
- Begge objektene legges med den flate siden ned
- Anbefaler raft, men det er veldig printer avhengig
- Lag høyde: 0.2mm
Montering
-
Print objektene og reingjør dem. Fjern stringing og blobber. Bruk gjerne et verktøy til å ta grader fra åpninger på topplokket, men ikke bruk gradeverktøy på falsen mellom topp og bunn.
-

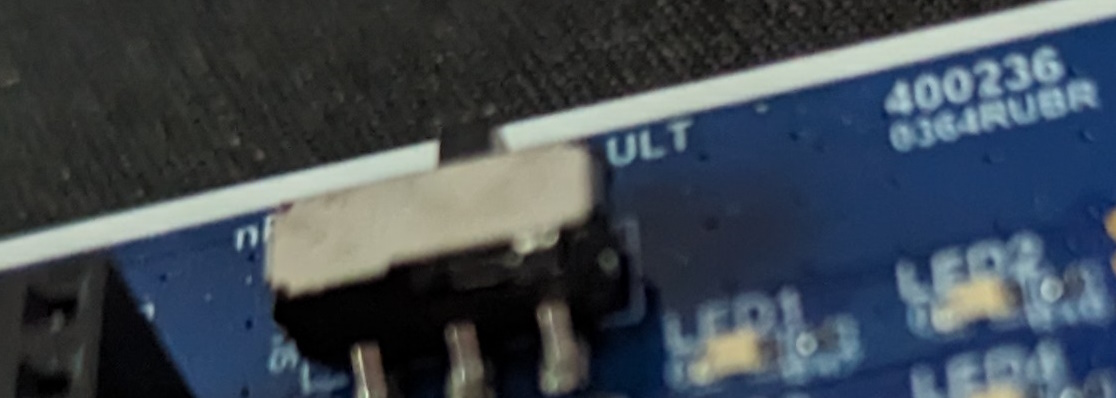

Plasser nRF52840-DK kortet i bunnen du printet. Den skal nå gli rett inn med lett trykking slik at toppen på kortet er i plan med kanten på bunnen.
-

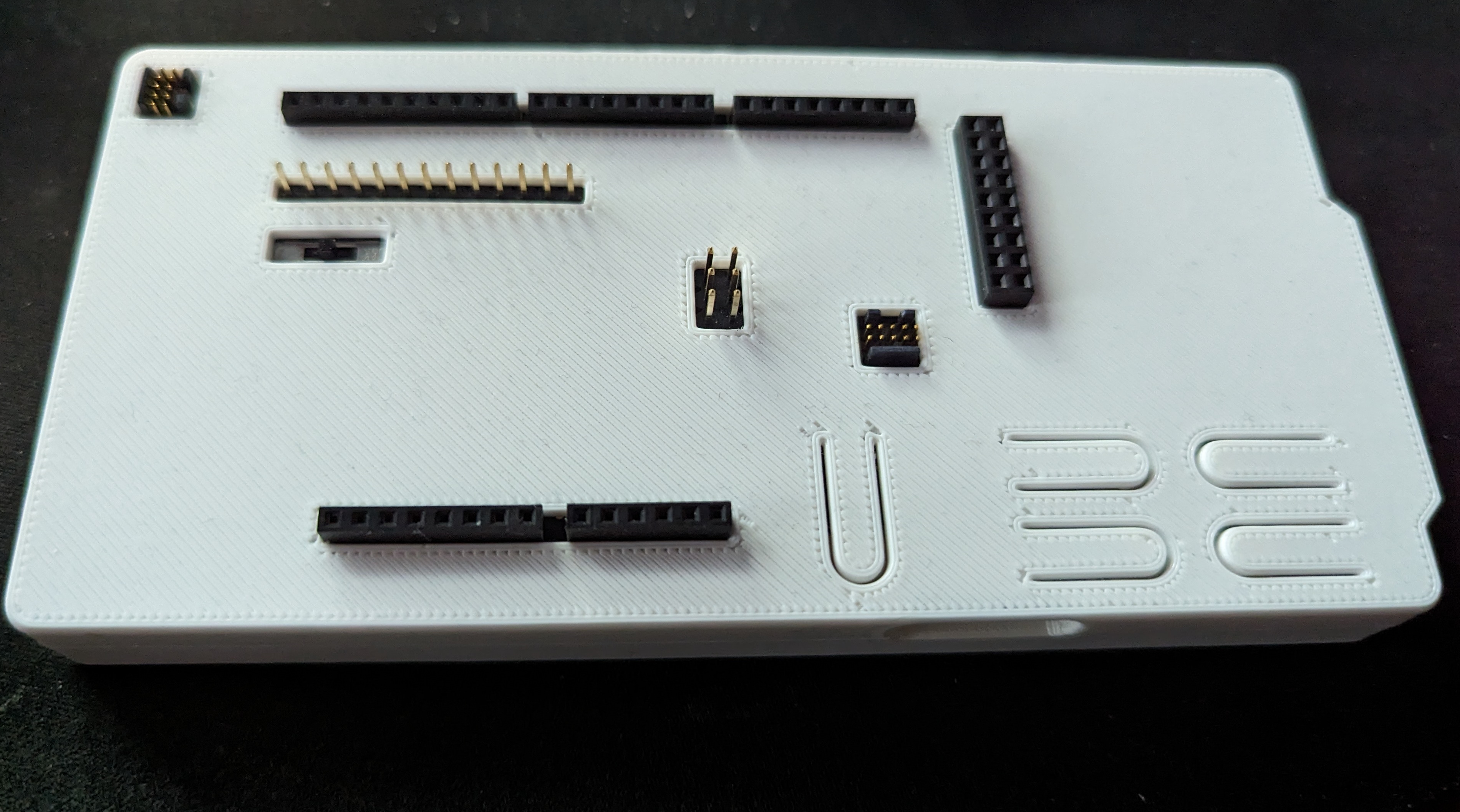

Plasser lokket du printet på topp. Sjekk at det er rett posisjonert i forhold til kontaktene og lirk disse gjennom først. Trykk så bestemt langs kantene for å lukke kapslingen. Når du har fått den på plass vil delingslinjen mellom topp og bunn være helt jevn rundt hele kapslingen.
Kapslingen er nå klar til eksperimentene dine. :)
